在工程和实验中,滑台是一个常用的设备,然而在使用过程中可能会遇到一些问题,需要特别注意。以下是一些常见问题及相应的注意事项:
1. 千分尺旋钮型滑台的移动距离问题
行程为±XXmm意味着:千分尺旋钮在全行程中间值为基点,可向前后各移动±XXmm。
2. 千分尺旋转的手动滑台复位方式及注意事项
复位方式:千分尺旋钮型手动滑台通过拉伸弹簧来复位。
注意事项:使用时要注意施加负载不要超过弹簧负载,否则可能导致滑台无法正常复位或损坏弹簧。
3. 滑台的垂直安装及注意事项
可以垂直安装,但耐负载需水平安装的1/3左右。
注意进给方向与重力方向不要一致,以避免作用力大于弹簧负载导致滑台下落。
4. 旋转位移台的偏心量与表面跳动量的关系
偏心量指旋转中心轴水平方向位移,表面跳动量是滑台移动面的外沿相对于基准面的位移差,单位为μm。

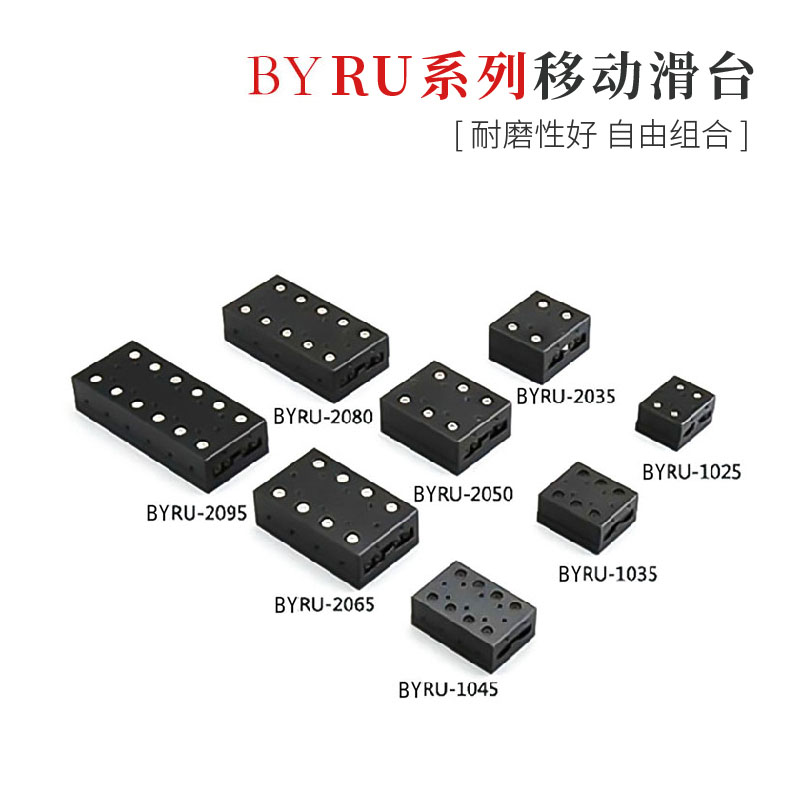

5. XY型滑台的自由组装
可以自由组装,根据需要选择尺寸和行程量。
6. 使用手动旋转位移台的定位问题
定位后夹紧装置可能仍会有微动,属于正常现象。
微调顺序:
(1)调节进给部分到目标位置(可360度调节)。
(2) 锁紧粗调夹紧部分。
(3)调节千分尺到目标位置。
(4) 锁紧微调夹紧部分。
7. 旋转千分尺时旋转位移台无法复位的问题
检查千分尺旋钮对面的夹紧装置及微调夹紧是否锁紧。
检查旋转滑台微调复位构造,确保弹簧位置未偏移或脱落。
使用滑台时,合理理解各种参数和注意事项,正确操作和维护,将能更好地保证设备的正常运行和有效使用。
